链轮感应淬火工艺
　　根据技术要求，链轮感应淬火有效硬化层范围斜线部分所示，为全齿淬火。而链轮的齿高为4.24mm,
所以，选择45kHz超音频IGPT感应加热电源对链轮齿部的齿根圆进行感应淬火。感应淬火采用图所示的带预热装置的圆环状感应器，直流电压为390V，电流为110A，对旋转速度为80r/min的链轮实施同时加热。对链轮的冷却，从生产条件通用性出发，采用温度为20~30℃的自来水与温度的20~30℃、浓度为8%〜9%的UCONA型水溶性聚合物两种淬火介质及浸液与喷射两种方法。在进行冷却方式试验时，使用KHR冷却介质性能检测仪对淬火介质的冷却特性曲线进行检测。

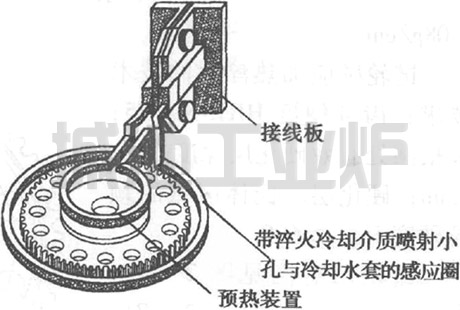

图 链轮淬火感应器示意图
