城池工业炉

   卡盘爪，材料为20Cr。该零件有齿，横截面突变，形状复杂。原采用渗碳一双液淬火(水泮、油冷），工件畸变超差大，质量也不稳定。后改用密度为1.38~1.42g/cm3的氯化钙水溶液，畸变量大大减小，齿部畸变量在0.1~0.15mm以下，处理2000个零件，全部合格。

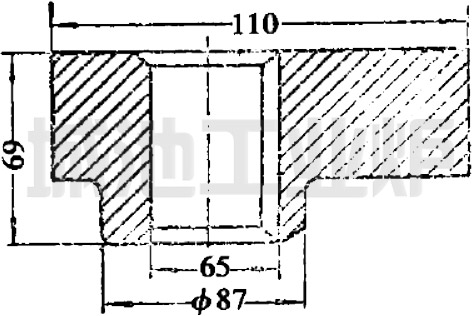

图  凸轮(40Cr)
