城池工业炉

氯化钙水溶液淬火介质应用实例

氯化钙饱和溶液淬火技术，已成功地应用于多种材料和不同类型的产品零件上，有成熟的工艺资料。目前主要应用于小、薄零件，即使形状复杂的零件，在防畸变、开裂方面均有较明显的工艺效果。应用于大型零件，尚待研究试验。

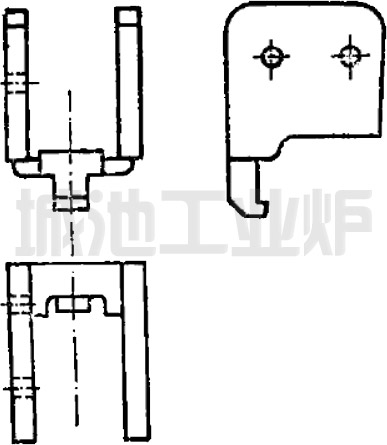

U形件，材料为45钢，形状见图。

该零件形状复杂，要求淬火硬度为HRC40-45,畸变量不允许超差。原工艺用840℃加热，保温1.4h，水淬，均不能满足技术要求。改用密度为1.46g/cm3的氯化钙水溶液淬火，结果未发现淬裂现象，畸变量也比较小，硬度也达到设计要求。
