城池工业炉

    氯化钙水溶液的冷却曲线、不同含量氯化钙水溶液的冷却能力、几种钢在氯化钙水溶液中粹火的淬透性曲线，见图。可以看出，10%CaCl2水溶液最大冷速约为1900℃/s,对应的温度约为600℃，特性温度约为750℃。随着浓度的提高，冷却能力下降，但冷速 峰值向高温移动。饱和的氯 化钙水溶液最大冷速约 1300℃/s,对应的温度600℃左右，300℃以下的冷速明显 降低，显然冷却性能优良，是较为理想的淬火介质。

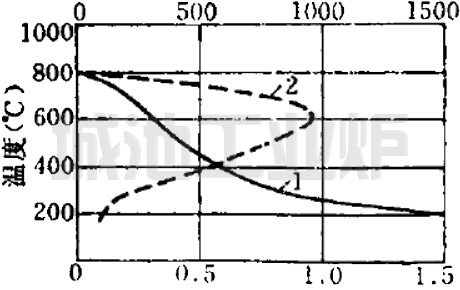

图  密度为 1400kg/m3CaCl2 水溶液在23℃时的冷却曲线
1.溶液冷却曲线  2.瞬间区间冷却速度

    氯化钙水溶液的使用温图度一般控制在20~70℃之间，密度控制在1.05~1.46g/cm3之间。
