列管式换热器

    图所示为列管式换热器示意图。

图 列管式换热器示意图

1-管板  2-隔板  3-折流板

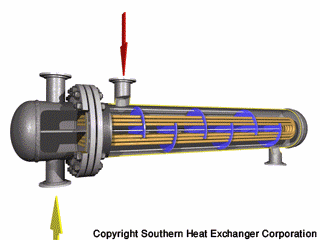

列管式换热器工作原理图

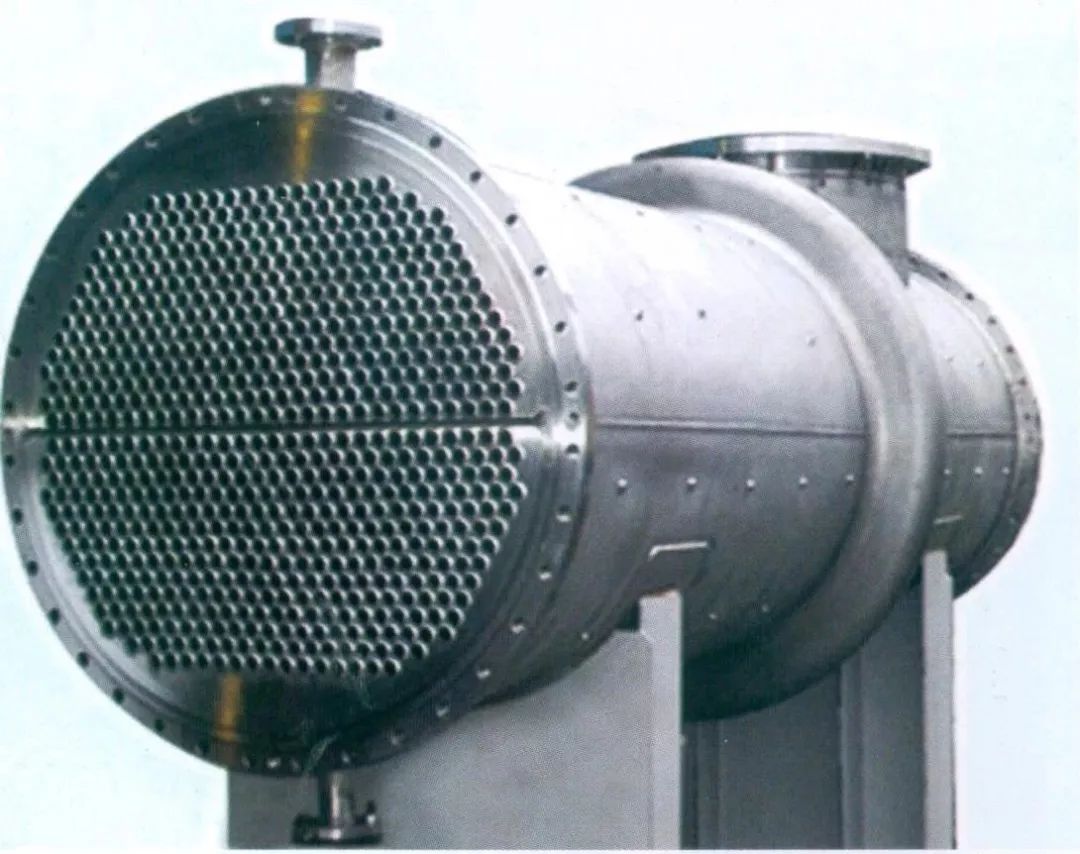

列管式换热器实物结构

    它主要由壳体、管板、换热管、封头、折流板等组成。在钢制圆筒形外壳中, 沿轴向布置多根小直径纯铜管或钢管。冷却水从管内流过, 热介质从管外流过, 并由折流板导向, 曲折流动。对于冷却对象为油的, 列管应选用钢管而不能选用纯铜管, 因铜会加速矿物油的氧化和聚合反应速度。表9-9 为列管式换热器特性参数, 表2 为其型号和油流量。

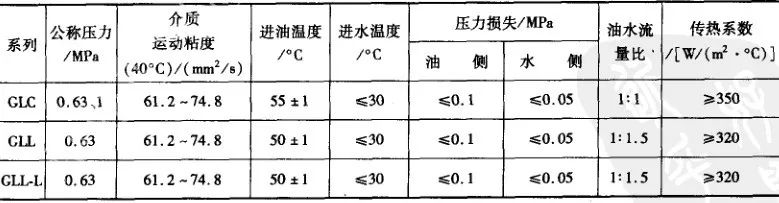

表 列管式换热器特性参数

表 列管式换热器型号和油流量
