淬火槽冷却循环系统（集液槽）

　时间: 2022-10-20

淬火槽冷却循环系统（集液槽）

1、设有集液槽的冷却循环系统

这种系统油的循环路线是：热介质从淬火槽的溢流槽流入集液槽介质中的杂质在集液槽中沉积；介质经过滤器，再由泵将热介质在换热器中被冷却后，再进入淬火槽，如图所示。

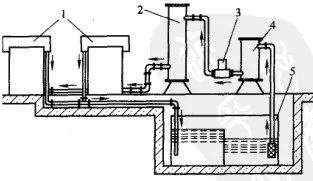

图设置集液槽的冷却循环系统

1-淬火槽 2-换热器 3-泵 4-过滤器 5-集液槽

2、不设集液槽的冷却循环系统

这种系统介质的流动路线是：热介质经泵从溢流槽抽出，经过滤器到换热器，冷却后的介质又回到淬火槽，如图所示。

图不设置集液槽的冷却循环系统

1-淬火槽 2-换热器 3-压力表 4-泵 5-过滤器

该系统结构紧凑，介质的冷却完全由换热器承担，介质中的杂质由过滤器清除，或沉淀到淬火槽槽底。
