管道离心泵主要性能参数与安装尺寸表

　时间: 2022-04-29

ISG、IRG、ISW、ISWR、SG、SGR、IHG、YG单级单吸管道离心泵主要性能参数与安装尺寸表

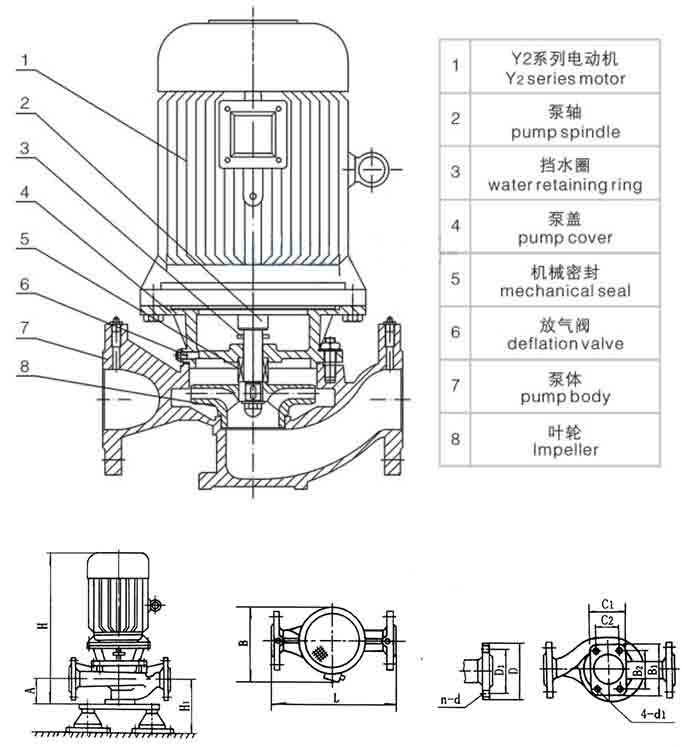

管道离心泵规格尺寸图纸

型号	流量		扬程 m	效率％	转速 r/min	功率 kW	必需汽蚀余量	重量 kg	外形尺寸				安装尺寸			进出口法兰尺寸			隔振器（垫）
型号	m3/h	L/s	扬程 m	效率％	转速 r/min	功率 kW	必需汽蚀余量	重量 kg	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	规格	H1
15-80	1.1 1.5 20	0.3 0.42 0.55	8.5 8 7	26 34 34	2800	0.18	2.3	17	180	160	340	75×110	40	45×70	4-Ф12	G1/2	/	/	SD41-0.5	60
20-110	1.8 2.5 3.3	0.5 0.69 0.91	16 15 13.5	25 34 35	2800	0.37	2.3	25	260	230	405	80×110	55	50×80	4-Ф12	G3/4	/	/	SD41-0.5	75
20-160	1.8 2.5 3.3	0.5 0.69 0.91	33 32 30	19 25 23	2900	0.75	2.3	29	300	230	420	90×130	65	60×100	4-Ф14	G3/4	/	/	SD41-0.5	85
25-110	2.8 4 5.2	0.78 1.11 1.44	16 15 13.5	34 42 41	2900	0.55	2.3	26	260	230	415	80×110	60	50×80	4-Ф14	Ф115	Ф85	4-Ф14	SD41-0.5	80
25-125	2.8 4 5.2	0.78 1.11 1.44	20.6 20 18	28 36 35	2900	0.75	2.3	28	260	230	435	80×110	75	50×80	4-Ф14	Ф115	Ф85	4-Ф14	SD41-0.5	95
25-125A	2.5 3.6 4.6	0.69 1.0 1.28	17 16 14.4	35	2900	0.55	2.3	27	260	230	435	80×110	75	50×80	4-Ф14	Ф115	Ф85	4-Ф14	SD41-0.5	95
25-160	2.8 4 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5	2.3	39	300	270	430	90×130	65	60×100	4-Ф14	Ф115	Ф85	4-Ф14	SD41-0.5	85
25-160A	2.6 3.7 4.9	0.12 1.03 1.36	29 28 26	31	2900	1.1	2.3	34	300	270	415	90×130	65	60×100	4-Ф14	Ф115	Ф85	4-Ф14	SD41-0.5	85
32-100(I)	4.4 6.3 8.3	1.22 1.75 2.32	13.2 12.5 11.3	48 54 53	2900	0.75	2.0	32	260	230	445	100×150	85	70×120	4-Ф14	Ф115	Ф110	4-Ф18	SD41-0.5	105
32-125(I)	3.5 5 6.5	0.97 1.39 1.8	22 20 18	40 44 42	2900	1.1	2.3	28	260	230	435	90×130	72	60×100	4-Ф14	Ф140	Ф100	4-Ф18	SD41-0.5	92
32-125(I)A	3.1 4.5 5.8	0.86 1.25 1.61	17.6 16 14.4	43	2900	0.75	2.3	28	260	230	435	90×130	72	60×100	4-Ф14	Ф140	Ф100	4-Ф18	SD41-0.5	92
325-160(I)A	4.4 6.3 8.3	1.22 1.75 2.32	33.2 32 30.2	34 40 42	2900	2.2	2.0	47	320	270	505	100×150	90	70×120	4-Ф14	Ф150	Ф110	4-Ф18	SD61-0.5	110
32-200(I)	4.4 6.3 8.3	1.22 1.75 2.32	50.5 50 48	26 33 35	2900	4	2.0	43	340	330	560	120×170	95	80×130	4-Ф14	Ф150	Ф110	4-Ф18	SD61-0.5	115
32-200(I)A	2.8 4 5.2	0.78 1.11 1.44	44.6 44 42.7	34 40 42	2900	3.0	2.0	74	340	330	540	120×170	95	80×130	4-Ф14	Ф150	Ф110	4-Ф18	SD61-0.5	115
40-100	4.4 6.3 8.3	1.22 1.75 2.31	13.2 12.5 11.3	48 54 53	2900	0.55	2.3	32	260	230	445	100×150	85	70×120	4-Ф14	Ф150	Ф110	4-Ф18	SD41-0.5	105
40-100A	3.9 5.6 7.4	1.08 1.56 2.06	10.6 10 9	52	2900	0.37	2.3	32	260	230	445	100×150	85	70×120	4-Ф14	Ф150	Ф110	4-Ф18	SD41-0.5	105
40-125	4.4 6.3 8.3	1.22 1.75 2.31	21 20 18	41 46 43	2900	1.1	2.3	34	280	230	445	100×150	85	70×120	4-Ф14	Ф150	Ф110	4-Ф18	SD41-0.5	105
40-125A	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	40 45 41	2900	0.75	2.3	33	280	230	445	100×150	85	70×120	4-Ф14	Ф150	Ф110	4-Ф18	SD41-0.5	105
40-160	4.4 6.3 8.3	1.22 1.75 2.31	33 32 30	35 40 40	2900	2.2	2.3	47	320	270	505	100×150	90	70×120	4-Ф14	Ф150	Ф110	4-Ф18	SD61-0.5	110
40-160A	4.1 5.9 7.8	1.14 1.64 2.17	29 28 26.3	34 39 39	2900	1.5	2.3	43	320	270	485	100×150	90	70×120	4-Ф14	Ф150	Ф110	4-Ф18	SD61-0.5	110
40-160B	3.8 5.2 7.2	1.06 1.53 2.0	25.5 24 22.5	34 38 37	2900	1.1	2.3	38	320	270	470	100×150	90	70×120	4-Ф14	Ф150	Ф110	4-Ф18	SD61-0.5	110
40-200	4.4 6.3 8.3	1.22 1.75 2.31	51 50 48	26 33 32	2900	4	2.3	74	340	330	560	120×170	95	80×130	4-Ф14	Ф150	Ф110	4-Ф18	SD61-0.5	115
40-200A	4.1 5.9 7.8	1.14 1364 2.17	45 44 42	26 31 30	2900	3	2.3	62	340	330	540	120×170	95	80×130	4-Ф14	Ф150	Ф110	4-Ф18	SD61-0.5	115
40-200B	3.1 5.3 7.0	1.03 1.47 1.94	38 36 34.5	29	2900	2.2	2.3	52	340	330	505	120×170	95	80×130	4-Ф14	Ф150	Ф110	4-Ф18	SD61-0.5	115
40-250	4.4 6.3 8.3	1.22 1.75 2.31	82 80 74	24 28 28	2900	7.5	2.3	105	400	405	630	120×170	95	80×130	4-Ф14	Ф150	Ф110	4-Ф18	SD61-0.5	115
40-250A	4.1 5.9 7.8	1.14 1.64 2.17	72 70 65	24 28 27	2900	5.5	2.3	98	400	405	630	120×170	95	80×130	4-Ф14	Ф150	Ф110	4-Ф18	SD61-0.5	115
40-250B	3.8 5.5 7.0	1.06 1.53 1.94	61.5 60 56	23 27 26	2900	4	2.3	77	400	405	565	120×170	95	80×130	4-Ф14	Ф150	Ф110	4-Ф18	SD61-0.5	115
40-100(I)	8.8 12.5 16.3	2.44 3.47 4.53	13.2 12.5 11.3	55 62 60	2900	1.1	2.3	34	300	230	455	120×170	90	80×130	4-Ф14	Ф150	Ф110	4-Ф18	SD41-0.5	110
40-100(I)A	8 11 14.5	2.22 3.05 4.03	10.6 10 9	60	2900	0.75	2.3	32	300	230	455	120×170	90	80×130	4-Ф14	Ф150	Ф110	4-Ф18	SD41-0.5	110
40-125(I)	8.8 12.5 16.3	2.44 3.47 4.353	21.2 20 17.8	49 58 57	2900	1.5	2.3	38	300	240	465	120×170	90	80×130	4-Ф14	Ф150	Ф110	4-Ф18	SD41-0.5	110
40-125(I)A	8 11 14.5	2.22 3.05 4.03	17 16 14	57	2900	1.1	2.3	33	300	240	450	120×170	90	80×130	4-Ф14	Ф150	Ф110	4-Ф18	SD41-0.5	110
40-160(I)	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3	2.3	56	340	300	550	120×170	95	80×130	4-Ф14	Ф150	Ф110	4-Ф18	SD61-0.5	115
40-160(I)A	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	2.3	47	340	300	515	120×170	95	80×130	4-Ф14	Ф150	Ф110	4-Ф18	SD61-0.5	115
40-160(I)B	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50	2900	1.5	2.3	43	340	300	490	120×170	95	80×130	4-Ф14	Ф150	Ф110	4-Ф18	SD61-0.5	115
40-200(I)	8.8 12.5 16.3	2.44 3.47 4.53	51.2 50 48	38 46 46	2900	5.5	2.3	85	360	350	635	120×170	95	80×130	4-Ф14	Ф150	Ф110	4-Ф18	SD61-0.5	115
40-200(I)A	8.3 11.7 15.3	2.31 3.25 4.25	45.0 44 42	37 45 45	2900	4	2.3	75	360	350	570	120×170	95	80×130	4-Ф14	Ф150	Ф110	4-Ф18	SD61-0.5	115
40-200(I)B	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3	2.3	63	360	350	550	120×170	95	80×130	4-Ф14	Ф150	Ф110	4-Ф18	SD61-0.5	115
40-250(I)	8.8 12.5 16.3	2.44 3.47 4.53	81.2 80 77.5	30 38 40	2900	11	2.3	145	440	430	780	140×200	105	100×160	4-Ф18	Ф150	Ф110	4-Ф18	JSD2-3	205
40-250(I)A	8.2 11.6 15.2	2.28 3.22 4.22	71.0 70 68	38	2900	7.5	2.3	95	440	360	650	140×200	105	100×160	4-Ф18	Ф150	Ф110	4-Ф18	JSD2-3	205
40-250(I)B	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	38	2900	7.5	2.3	94	440	360	650	140×200	105	100×160	4-Ф18	Ф150	Ф110	4-Ф18	JSD2-3	205
40-250(I)C	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	36	2900	5.5	2.3	88	440	360	650	140×200	105	100×160	4-Ф18	Ф150	Ф110	4-Ф18	JSD2-3	205
50-100	8.8 12.5 16.3	2.44 3.47 4.53	13.6 12.5 11.3	55 62 60	2900	1.1	2.3	36	290	230	455	100×150	95	70×120	4-Ф14	Ф165	Ф125	4-Ф18	SD41-0.5	115
50-100A	8 11 14.5	2.22 3.05 4.03	11 10 9	60	2900	0.75	2.3	35	290	230	455	100×150	95	70×120	4-Ф14	Ф165	Ф125	4-Ф18	SD41-0.5	115
50-125	8.8 12.5 16.3	2.44 3.47 4.53	21.5 20 17.8	49 58 57	2900	1.5	2.3	43	300	240	465	100×150	95	70×120	4-Ф14	Ф165	Ф125	4-Ф18	SD41-0.5	115
50-125A	8 11 14.5	2.22 3.05 4.03	17 16 14	57	2900	1.1	2.3	38	300	240	450	100×150	95	70×120	4-Ф14	Ф165	Ф125	4-Ф18	SD41-0.5	115
50-160	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3	2.3	59	320	300	550	120×170	100	80×130	4-Ф14	Ф165	Ф125	4-Ф18	SD61-0.5	120
50-160A	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	2.3	51	320	300	515	120×170	100	80×130	4-Ф14	Ф165	Ф125	4-Ф18	SD61-0.5	120
50-160B	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50	2900	1.5	2.3	47	320	300	490	120×170	100	80×130	4-Ф14	Ф165	Ф125	4-Ф18	SD61-0.5	120
50-200	8.8 12.5 16.3	2.44 3.47 4.53	52 50 48	38 46 46	2900	5.5	2.3	101	360	350	635	120×170	100	80×130	4-Ф14	Ф165	Ф125	4-Ф18	SD61-0.5	120
50-200A	8.3 11.7 15.3	2.31 3.25 4.25	45.8 44 42	37 45 45	2900	4	2.3	80	360	350	570	120×170	100	80×130	4-Ф14	Ф165	Ф125	4-Ф18	SD61-0.5	120
50-200B	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3	2.3	68	360	350	550	120×170	100	80×130	4-Ф14	Ф165	Ф125	4-Ф18	SD61-0.5	120
50-250	8.8 12.5 16.3	2.44 3.47 4.53	82 80 77.5	29 38 40	2900	11	2.3	160	440	430	780	140×200	105	100×160	4-Ф18	Ф165	Ф125	4-Ф18	JSD2-3	205
50-250A	8.2 11.6 15.2	2.28 3.22 4.22	71.5 70 68	38	2900	7.5	2.3	115	440	360	650	140×200	105	100×160	4-Ф18	Ф165	Ф125	4-Ф18	JSD2-3	205
50-250B	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37	2900	7.5	2.3	114	440	360	650	140×200	105	100×160	4-Ф18	Ф165	Ф125	4-Ф18	JSD2-3	205
50-250C	7.1 10.0 13.0	1.97 2.78 3.64	53.2 52 50.4	36	2900	5.5	2.3	108	440	360	650	140×200	105	100×160	4-Ф18	Ф165	Ф125	4-Ф18	JSD2-3	205
50-100(I)	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5	41	320	235	475	140×200	105	100×160	4-Ф18	Ф165	Ф125	4-Ф18	SD41-0.5	125
50-100(I)A	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.5	36	320	235	460	140×200	105	100×160	4-Ф18	Ф165	Ф125	4-Ф18	SD41-0.5	125
50-125(I)	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 68	2900	3	2.5	56	340	280	550	140×200	95	100×160	4-Ф18	Ф165	Ф125	4-Ф18	SD61-0.5	110
50-125(I)A	15.6 22.3 29	4.33 6.19 8.1	17 16 13.6	58 66 65	2900	2.2	2.5	48	340	280	515	140×200	95	100×160	4-Ф18	Ф165	Ф125	4-Ф18	SD61-0.5	110
50-160(I)	17.5 25 32.5	4.68 6.94 9.03	34.4 32 27.5	54 63 60	2900	4	2.5	72	360	305	570	140×200	100	100×160	4-Ф18	Ф165	Ф125	4-Ф18	SD61-0.5	120
50-160(I)A	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	4	2.5	71	360	305	570	140×200	100	100×160	4-Ф18	Ф165	Ф125	4-Ф18	SD61-0.5	120
50-160(I)B	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58	2900	3	2.5	59	360	305	550	140×200	100	100×160	4-Ф18	Ф165	Ф125	4-Ф18	SD61-0.5	120
50-200(I)	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5	108	380	350	635	140×200	105	100×160	4-Ф18	Ф165	Ф125	4-Ф18	SD61-0.5	125
50-200(I)A	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5	107	380	350	635	140×200	105	100×160	4-Ф18	Ф165	Ф125	4-Ф18	SD61-0.5	125
50-200(I)B	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	5.5	2.5	100	380	350	635	140×200	105	100×160	4-Ф18	Ф165	Ф125	4-Ф18	SD61-0.5	125
50-250(I)	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15	2.5	175	480	435	785	160×220	110	120×180	4-Ф18	Ф165	Ф125	4-Ф18	JGD2-3	210
50-250(I)A	16.4 23.5 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11	2.5	165	480	435	785	160×220	110	120×180	4-Ф18	Ф165	Ф125	4-Ф18	JGD2-3	210
50-250(I)B	15 21.6 28	1.47 6.0 7.78	61 60 57.4	38 49 54	2900	11	2.5	165	480	435	785	160×220	110	120×180	4-Ф18	Ф165	Ф125	4-Ф18	JGD2-3	210
50-315(I)	17.5 25 32.5	4.86 6.94 9.03	128 125 122	30 40 44	2900	30	2.5	310	550	510	920	190×280	110	150×240	4-Ф18	Ф165	Ф125	4-Ф18	JGD2-3	210
50-315(I)A	16.6 23.7 31	4.61 6.58 8.6	115 113 110	30 40 44	2900	22	2.5	245	550	470	855	190×280	110	150×240	4-Ф18	Ф165	Ф125	4-Ф18	JGD2-3	210
50-315(I)B	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5	2.5	215	550	435	830	190×280	110	150×240	4-Ф18	Ф165	Ф125	4-Ф18	JGD2-3	210
50-315(I)C	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15	2.5	195	550	435	785	190×280	110	150×240	4-Ф18	Ф165	Ф125	4-Ф18	JGD2-3	210
65-100	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5	46	320	235	475	140×200	105	100×160	4-Ф18	Ф185	Ф145	4-Ф18	SD41-0.5	125
65-100A	15.6 22.3 29	4..3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.5	41	320	235	460	140×200	105	100×160	4-Ф18	Ф185	Ф145	4-Ф18	SD41-0.5	125
65-125	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3	2.5	58	340	280	550	140×200	100	100×160	4-Ф18	Ф185	Ф145	4-Ф18	SD61-0.5	120
65-125A	15.6 22.3 29	4.33 6.19 8.1	17 16 14.4	58 66 65	2900	2.2	2.5	49	340	280	515	140×200	100	100×160	4-Ф18	Ф185	Ф145	4-Ф18	SD61-0.5	120
65-160	17.5 25 32.5	4.86 6.94 9.03	34.4 32 27.5	54 63 60	2900	4	2.5	75	360	305	570	140×200	100	100×160	4-Ф18	Ф185	Ф145	4-Ф18	SD61-0.5	120
65-160A	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	4	2.5	75	360	305	570	140×200	100	100×160	4-Ф18	Ф185	Ф145	4-Ф18	SD61-0.5	120
65-160B	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58	2900	3	2.5	63	360	305	550	140×200	100	100×160	4-Ф18	Ф185	Ф145	4-Ф18	SD61-0.5	120
65-200	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5	107	380	350	635	140×200	105	100×160	4-Ф18	Ф185	Ф145	4-Ф18	SD61-0.5	125
65-200A	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5	107	380	350	635	140×200	105	100×160	4-Ф18	Ф185	Ф145	4-Ф18	SD61-0.5	125
65-200B	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	5.5	2.5	100	380	350	635	140×200	105	100×160	4-Ф18	Ф185	Ф145	4-Ф18	SD61-0.5	125
65-250	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15	2.5	180	480	435	785	160×220	110	120×180	4-Ф18	Ф185	Ф145	4-Ф18	JSD2-3	210
65-250A	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11	2.5	170	480	435	785	160×220	110	120×180	4-Ф18	Ф185	Ф145	4-Ф18	JSD2-3	210
65-250B	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	11	2.5	170	480	435	785	160×220	110	120×180	4-Ф18	Ф185	Ф145	4-Ф18	JSD2-3	210
65-315	17.5 25 32.5	4.86 6.94 9.03	127 125 122	32 40 44	2900	30	2.5	320	550	510	920	190×280	110	150×240	4-Ф18	Ф185	Ф145	4-Ф18	JSD2-3	210
65-315A	16.6 23.7 31	4.61 6.58 8.6	115 113 110	32 40 44	2900	22	2.5	255	550	470	855	190×280	110	150×240	4-Ф18	Ф185	Ф145	4-Ф18	JSD2-3	210
65-315B	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5	2.5	225	550	435	830	190×280	110	150×240	4-Ф18	Ф185	Ф145	4-Ф18	JSD2-3	210
65-315C	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	39	2900	15	2.5	205	550	435	785	190×280	110	150×240	4-Ф18	Ф185	Ф145	4-Ф18	JSD2-3	210
65-100(I)	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3	3.0	63	400	285	570	140×200	120	100×160	4-Ф18	Ф185	Ф145	4-Ф18	SD61-0.5	140
65-100(I)A	31.3 44.7 58	8.7 12.4 16.1	11 10 8	66 72 69	2900	2.2	3.0	53	400	245	535	140×200	120	100×160	4-Ф18	Ф185	Ф145	4-Ф18	SD61-0.5	140
65-125(I)	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.0	99	400	360	660	140×200	120	100×160	4-Ф18	Ф185	Ф145	4-Ф18	SD61-0.5	140
65-125(I)A	31.3 45 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4	3.0	78	400	315	595	140×200	120	100×160	4-Ф18	Ф185	Ф145	4-Ф18	SD61-0.5	140
65-160(I)	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5	3.0	103	400	360	660	140×200	125	100×160	4-Ф18	Ф185	Ф145	4-Ф18	SD61-0.5	145
65-160(I)A	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	7.5	3.0	103	400	360	660	140×200	125	100×160	4-Ф18	Ф185	Ф145	4-Ф18	SD61-0.5	145
65-160(I)B	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69	2900	5.5	3.0	97	400	315	660	140×200	125	100×160	4-Ф18	Ф185	Ф145	4-Ф18	SD61-0.5	145
65-200(I)	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15	3.0	176	450	430	795	140×200	125	100×160	4-Ф18	Ф185	Ф145	4-Ф18	JGD2-3	225
65-200(I)A	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11	3.0	166	450	430	795	140×200	125	100×160	4-Ф18	Ф185	Ф145	4-Ф18	JGD2-3	225
65-200(I)B	60.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5	3.0	114	450	360	665	140×200	125	100×160	4-Ф18	Ф185	Ф145	4-Ф18	JGD2-3	225
65-250(I)	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22	3.0	235	480	465	870	160×200	130	120×180	4-Ф18	Ф185	Ф145	4-Ф18	JGD2-3	230
65-250(I)A	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5	3.0	205	480	430	850	160×200	130	120×180	4-Ф18	Ф185	Ф145	4-Ф18	JGD2-3	230
65-250(I)B	30 43.3 56	8.3 12.0 15.6	62 60 54	58	2900	15	3.0	180	480	430	805	160×200	130	120×180	4-Ф18	Ф185	Ф145	4-Ф18	JGD2-3	230
65-315(I)	35 50 65	9.72 13.9 18.1	128 125 121	44 54 57	2900	37	3.0	350	550	530	1000	190×280	130	150×240	4-Ф18	Ф185	Ф145	4-Ф18	JGD2-3	230
65-315(I)A	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 106.4	42 54 57	2900	30	3.0	335	550	530	1000	190×280	130	150×240	4-Ф18	Ф185	Ф145	4-Ф18	JGD2-3	230
65-315(I)B	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53	2900	30	3.0	335	550	530	1000	190×280	130	150×240	4-Ф18	Ф185	Ф145	4-Ф18	JGD2-3	230
65-315(I)C	29 41 53.6	8.1 11.4 14.9	87 85 83	51	2900	22	3.0	270	550	470	885	190×280	130	150×240	4-Ф18	Ф185	Ф145	4-Ф18	JGD2-3	230
80-100	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3	3.0	63	400	285	570	140×200	120	100×160	4-Ф18	Ф200	Ф160	8-Ф18	SD61-0.5	140
80-100A	31.3 44.7 58	8.7 12.5 16.1	11 10 8	66 72 69	2900	2.2	3.0	54	400	245	535	140×200	120	100×160	4-Ф18	Ф200	Ф160	8-Ф18	SD61-0.5	140
80-125	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.0	99	400	360	660	140×200	120	100×160	4-Ф18	Ф200	Ф160	8-Ф18	SD61-0.5	140
80-125A	31.3 45 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4	3.0	79	400	315	595	140×200	120	100×160	4-Ф18	Ф200	Ф160	8-Ф18	SD61-0.5	140
80-160	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5	3.0	105	400	360	660	140×200	125	100×160	4-Ф18	Ф200	Ф160	8-Ф18	SD61-0.5	145
80-160A	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	7.5	3.0	105	400	360	660	140×200	125	100×160	4-Ф18	Ф200	Ф160	8-Ф18	SD61-0.5	145
80-160B	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69	2900	5.5	3.0	98	400	315	660	140×200	125	100×160	4-Ф18	Ф200	Ф160	8-Ф18	SD61-0.5	145
80-200	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15	3.0	175	430	430	795	140×200	125	100×160	4-Ф18	Ф200	Ф160	8-Ф18	JGD2-3	225
80-200A	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11	3.0	165	430	430	795	140×200	125	100×160	4-Ф18	Ф200	Ф160	8-Ф18	JGD2-3	225
80-200B	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5	3.0	115	430	360	665	140×200	125	100×160	4-Ф18	Ф200	Ф160	8-Ф18	JGD2-3	225
80-250	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22	3.0	240	480	465	870	160×220	130	120×180	4-Ф18	Ф200	Ф160	8-Ф18	JGD2-3	230
80-250A	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5	3.0	210	480	430	850	160×220	130	120×180	4-Ф18	Ф200	Ф160	8-Ф18	JGD2-3	230
80-250B	30 43.3 56	8.3 12.0 15.6	62 60 54	58	2900	15	3.0	185	480	430	805	160×220	130	120×180	4-Ф18	Ф200	Ф160	8-Ф18	JGD2-3	230
80-315	35 50 65	9.72 13.9 18.1	128 125 122	43 54 57	2900	37	3.0	355	580	530	1000	190×280	130	150×240	4-Ф18	Ф200	Ф160	8-Ф18	JGD2-3	230
80-315A	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 98	43 54 57	2900	30	3.0	340	580	530	1000	190×280	130	150×240	4-Ф18	Ф200	Ф160	8-Ф18	JGD2-3	230
80-315B	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53	2900	30	3.0	340	580	530	1000	190×280	130	150×240	4-Ф18	Ф200	Ф160	8-Ф18	JGD2-3	230
80-315C	29 41 53.6	8.1 11.4 14.9	98 85 83	51	2900	22	3.0	275	580	470	885	190×280	130	150×240	4-Ф18	Ф200	Ф160	8-Ф18	JGD2-3	230
80-350	35 50 65	9.72 13.9 18.1	146 150 142	55 66 67	2900	55	3.0	570	630	610	1100	202×260	130	160×220	4-Ф18	Ф200	Ф160	8-Ф18	JGD2-3	280
80-350A	31 44.5 58	8.6 12.4 16.1	138.4 142 134.8	65	2900	45	3.0	470	630	575	1015	202×260	130	160×220	4-Ф18	Ф200	Ф160	8-Ф18	JGD2-3	280
80-350	29 41 53.6	8.1 11.4 14.9	131.4 135 127.8	63	2900	3.7	3.0	440	630	545	975	202×260	130	160×220	4-Ф18	Ф200	Ф160	8-Ф18	JGD2-3	280
80-100(I)	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5	4.5	108	460	360	675	160×220	140	120×180	4-Ф18	Ф200	Ф160	8-Ф18	SD61-0.5	160
80-100(I)A	62.6 89 116	17.4 24.7 32.2	11 10 8.8	64 74 74	2900	4	4.5	87	460	360	610	160×220	140	120×180	4-Ф18	Ф200	Ф160	8-Ф18	SD61-0.5	160
80-125(I)	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11	4.5	163	450	430	805	160×220	140	120×180	4-Ф18	Ф200	Ф160	8-Ф18	JGD2-3	240
80-125(I)A	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 65	2900	7.5	4.5	113	450	350	675	160×220	140	120×180	4-Ф18	Ф200	Ф160	8-Ф18	JGD2-3	240
80-160(I)	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15	4.5	184	500	430	835	160×220	160	120×180	4-Ф18	Ф200	Ф160	8-Ф18	JGD2-3	260
80-160(I)A	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11	4.5	174	500	430	835	160×220	160	120×180	4-Ф18	Ф200	Ф160	8-Ф18	JGD2-3	260
80-160(I)B	60.6 86.6 112.5	16.8 24.1 31.3	72 24 18	72	2900	11	4.5	174	500	430	835	160×220	160	120×180	4-Ф18	Ф200	Ф160	8-Ф18	JGD2-3	260
80-200(I)	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22	4.0	251	480	475	880	160×220	135	120×180	4-Ф18	Ф200	Ф160	8-Ф18	JGD2-3	235
80-200(I)A	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 374	64 73 72	2900	18.5	4.0	220	480	430	860	160×220	135	120×180	4-Ф18	Ф200	Ф160	8-Ф18	JGD2-3	235
80-200(I)B	61 87 113	16.9 24.2 31.4	41 38 32	71	2900	15	4.0	198	480	430	815	160×220	135	120×180	4-Ф18	Ф200	Ф160	8-Ф18	JGD2-3	235
80-250(I)	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	2900	37	4.0	330	550	520	1015	190×280	155	150×240	4-Ф22	Ф200	Ф160	8-Ф18	JGD2-3	275
80-250(I)A	65.4 93.5 121.6	18.2 26.0 34.8	76 70 59.5	61 68 67	2900	30	4.0	315	550	520	1015	190×280	155	150×240	4-Ф22	Ф200	Ф160	V	JGD2-3	275
80-250(I)B	61 87 113	16.9 24.2 31.4	65 60 51	66	2900	30	4.0	315	550	520	1015	190×280	155	150×240	4-Ф22	Ф200	Ф160	8-Ф18	JGD2-3	275
80-315(I)	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75	4.0	675	580	700	1235	190×280	165	150×240	4-Ф22	Ф200	Ф160	8-Ф18	JGD2-3	285
80-315(I)A	66 95 123	18.5 26.4 34.3	119 113 103	55 66 67	2900	55	4.0	535	580	640	1165	190×280	165	150×240	4-Ф22	Ф200	Ф160	8-Ф18	JGD2-3	285
80-315(I)B	63 90 117	17.5 25 32.5	106.6 101 92	65	2900	45	4.0	420	580	580	1080	190×280	165	150×240	4-Ф22	Ф200	Ф160	8-Ф18	JGD2-3	285
80-315(I)C	58 82 107	16.1 22.8 29.7	90 85 76	63	2900	37	4.0	366	580	520	1040	190×280	165	150×240	4-Ф22	Ф200	Ф160	8-Ф18	JGD2-3	285
100-100	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5	4.5	113	460	360	675	160×220	140	120×180	4-Ф18	Ф220	Ф180	8-Ф18	SD61-0.5	160
100-100A	62.6 89 116	17.4 47 32.2	11 10 8.8	64 74 74	2900	4	4.5	91	460	315	610	160×220	140	120×180	4-Ф18	Ф220	Ф180	8-Ф18	SD61-0.5	160
100-125	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11	4.5	169	440	430	805	160×220	140	120×180	4-Ф18	Ф220	Ф180	8-Ф18	JGD2-3	240
100-125A	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 63	2900	7.5	4.5	118	440	350	675	160×220	140	120×180	4-Ф18	Ф220	Ф180	8-Ф18	JGD2-3	240
100-160	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15	4.5	191	500	430	835	160×220	160	120×180	4-Ф18	Ф220	Ф180	8-Ф18	JGD2-3	260
100-160A	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11	4.5	181	500	430	835	160×220	160	120×180	4-Ф18	Ф220	Ф180	4-Ф18	JGD2-3	260
100-160B	60.6 86.6 112.5	16.8 24.1 31.3	27 24 18	72	2900	11	4.5	181	500	430	835	160×220	160	120×180	4-Ф18	Ф220	Ф180	4-Ф18	JGD2-3	260
100-200	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22	4.0	245	480	475	880	160×220	140	120×180	4-Ф18	Ф220	Ф180	4-Ф18	JGD2-3	240
100-200A	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	64 73 72	2900	18.5	4.0	215	480	430	860	160×220	140	120×180	4-Ф18	Ф220	Ф180	8-Ф18	JGD2-3	240
100-200B	61 87 113	16.9 24.2 31.4	41 38 32	71	2900	15	4.0	193	480	430	815	160×220	140	120×180	4-Ф18	Ф220	Ф180	8-Ф18	JGD2-3	240
100-250	70 100 130	19.4 27.8 36.1	37 80 68	62 69 68	2900	37	4.0	345	550	520	1015	160×220	155	120×180	4-Ф22	Ф220	Ф180	8-Ф18	JGD2-3	275
100-250A	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30	4.0	330	550	520	1015	160×220	155	120×180	4-Ф22	Ф220	Ф180	8-Ф18	JGD2-3	275
100-250B	61 87 113	16.9 24.2 31.4	65 60 51	66	2900	30	4.0	330	550	520	1015	160×220	155	120×180	4-Ф22	Ф220	Ф180	8-Ф18	JGD2-3	275
100-315	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75	4.0	689	630	700	1235	160×220	165	210×260	4-Ф22	Ф220	Ф180	8-Ф18	JGD2-3	285
100-315A	66.5 95 123.6	18.5 26.4 34.3	119 113 103	65 66 67	2900	55	4.0	549	630	640	1165	250×300	165	210×260	4-Ф22	Ф220	Ф180	8-Ф18	JGD2-3	285
100-315B	63 90 117	17.5 25 32.5	106.6 101 92	65	2900	45	4.0	439	630	580	1080	250×300	165	210×260	4-Ф22	Ф220	Ф180	8-Ф18	JGD2-3	285
100-315C	58 82 107	16.1 22.8 29.7	90 85 76	63	2900	37	4.0	385	630	520	1040	250×300	165	210×260	4-Ф22	Ф220	Ф180	8-Ф18	JGD2-3	285
100-100(I)	96 160 192	26.7 44.4 53.3	14 12.5 10	64 73 70	2900	11	4.5	115	460	415	802	250×300	140	120×180	4-Ф18	Ф220	Ф180	8-Ф18	SD61-0.5	180
100-125(I)	96 160 192	26.7 44.4 53.3	24 20 14	62 74 69	2900	15	4.5	168	500	300	807	160×220	160	120×180	4-Ф18	Ф220	Ф180	8-Ф18	SD61-0.5	180
100-125(I)A	84 140 168	23.3 39 46.7	20 17 12	64 72 68	2900	11	4.5	168	500	280	807	160×220	160	120×180	4-Ф18	Ф220	Ф180	8-Ф18	SD61-0.5	180
100-160(I)	96 160 192	26.7 44.4 53.3	36 32 27	69 79 75	2900	22	5.6	210	480	330	884	160×220	170	120×180	4-Ф18	Ф220	Ф180	8-Ф18	SD61-0.5	190
100-160(I)A	84 140 168	23.3 39 46.7	32 28 23.5	66 76 72	2900	18.5	5.0	210	480	330	884	160×220	170	120×180	4-Ф18	Ф220	Ф180	8-Ф18	SD61-0.5	190
100-200(I)	96 160 192	26.7 44.4 53.3	53 50 45	69 79 78	2900	37	5.2	402	560	365	970	160×220	165	120×180	4-Ф18	Ф220	Ф180	8-Ф18	SD61-0.5	185
100-200(I)A	84 140 168	23.3 39 46.7	48 45 40	64 74 73	2900	30	4.5	395	560	345	970	160×220	165	120×180	4-Ф18	Ф220	Ф180	8-Ф18	SD61-0.5	185
100-200(I)B	60 100 120	16.7 27.8 33.3	43 40 36	72	2900	22	4.5	360	560	345	970	160×220	165	120×180	4-Ф18	Ф220	Ф180	8-Ф18	SD61-0.5	185
100-250(I)	96 160 192	26.7 44.4 53.3	83 80 72	65 77 74	2900	55	4.8	560	600	435	1121	190×280	175	150×240	4-Ф18	Ф220	Ф180	8-Ф18	JGD2-3	275
100-250(I)A	84 140 168	23.3 39 46.7	75 72 65	60 72 69	2900	45	4.5	420	600	360	1121	190×280	175	150×240	4-Ф18	Ф220	Ф180	8-Ф18	JGD2-3	275
100-250(I)B	60 100 120	16.7 27.8 33.3	68 65 58	70	2900	37	4.5	400	600	360	1121	190×280	175	150×240	4-Ф18	Ф220	Ф180	8-Ф18	JGD2-3	275
100-350	60 100 120	16.7 27.8 33.3	153.6 150 142	72 57 74	2900	90	4.0	950	680	630	1310	230×320	175	160×220	4-Ф18	Ф220	Ф180	8-Ф18	JGD2-150	335
100-350A	61 87 113	16.9 23.2 31.4	145.6 142 134	75	2900	75	4.0	830	680	630	1260	230×320	175	160×220	4-Ф18	Ф220	Ф180	8-Ф18	JGD2-150	335
100-350B	58 82 107	16.1 22.8 29.7	138.6 135 127	75	2900	55	4.0	600	680	605	1190	230×320	175	160×220	4-Ф18	Ф220	Ф180	8-Ф18	JGD2-150	335
125-100	96 160 192	26.7 44.4 53.3	13 12.5 12	82	2900	11	4.0	180	520	430	830	160×220	165	120×180	4-Ф18	Ф250	Ф210	8-Ф18	JGD2-3	265
125-100A	86 143 172	23.9 39.7 47.8	10.4 10 9.6	77	2900	7.5	4.0	125	520	360	730	160×220	165	120×180	4-Ф18	Ф250	Ф210	8-Ф18	JGD2-3	265
125-125	96 160 192	26.7 44.4 53.3	22.6 20 17	80	2900	15	4.0	220	520	430	840	160×220	170	120×180	4-Ф18	Ф250	Ф210	8-Ф18	JGD2-3	270
125-125A	86 143 172	23.9 39.7 47.8	18 16 13.6	77	2900	11	4.0	210	520	430	840	160×220	170	120×180	4-Ф18	Ф250	Ф210	8-Ф18	JGD2-3	270
125-160	96 160 192	26.7 44.4 53.3	36 32 28	78	2900	22	4.0	265	520	460	920	190×280	175	150×240	4-Ф18	Ф250	Ф210	8-Ф18	JGD2-3	275
125-160A	90 150 180	25 41.7 50	31.5 28 24.5	76	2900	18.5	4.0	230	520	430	890	190×280	175	150×240	4-Ф18	Ф250	Ф210	8-Ф18	JGD2-3	275
125-160B	83 138 166	21.7 38.3 46.1	27 24 21	73	2900	15	4.0	215	520	430	850	190×280	175	150×240	4-Ф18	Ф250	Ф210	8-Ф18	JGD2-3	275
125-200	96 160 192	26.7 44.4 53.3	55 50 46	77	2900	37	5.5	395	680	510	1040	200×260	175	160×220	4-Ф18	Ф250	Ф210	8-Ф18	JGD3-2	295
125-200A	90 150 180	25 41.7 50	48.4 44 40.5	76	2900	30	5.5	380	680	510	1040	200×260	175	160×220	4-Ф18	Ф250	Ф210	8-Ф18	JGD3-2	259
125-200B	83 138 166	21.7 38.3 46.1	41.3 37.5 34.5	75	2900	22	5.5	320	680	460	930	200×260	175	160×220	4-Ф18	Ф250	Ф210	8-Ф18	JGD3-2	259
125-250	96 160 192	26.7 44.4 53.3	87 80 73	75	2900	55	5.5	580	680	660	1180	200×260	170	160×220	4-Ф18	Ф250	Ф210	8-Ф18	JGD3-2	290
125-250A	90 150 180	25 41.7 50	76 70 84	74	2900	45	5.5	490	680	570	1080	200×260	170	160×220	4-Ф18	Ф250	Ф210	8-Ф18	JGD3-2	290
125-250B	83 138 166	21.7 38.3 46.1	65 60 55	73	2900	37	5.5	430	680	510	1050	200×260	170	160×220	4-Ф18	Ф250	Ф210	8-Ф18	JGD3-2	290
125-315	96 160 192	26.7 44.7 53.3	133 125 119	70	2900	90	5.0	790	640	685	1350	300×350	180	230×280	4-Ф22	Ф250	Ф210	8-Ф18	JGD3-2	300
125-315A	90 150 180	25 41.7 50	117 110 104.6	70	2900	75	5.0	710	640	685	1300	300×350	180	230×280	4-Ф22	Ф250	Ф210	8-Ф18	JGD3-3	300
125-315B	86 143 172	23.9 39.7 47.8	106.4 100 95.2	69	2900	75	5.0	705	640	685	1350	300×350	180	230×280	4-Ф22	Ф250	Ф210	8-Ф18	JGD3-3	300
125-315C	80.5 134 161	22.4 37.2 44.7	96 88 86	67	2900	55	5.0	585	640	660	1230	300×350	180	230×280	4-Ф22	Ф250	Ф210	8-Ф18	JGD3-3	300
150-125	96 160 192	26.7 44.7 53.3	22.6 24 17	66 76 76	2900	11	4.0	210	520	430	840	160×200	170	120×180	4-Ф18	Ф250	Ф210	8-Ф18	JGD2-3	270
150-125A	90 150 180	25 41.7 50	18 16 13.6	77	2900	7.5	4.0	130	520	430	840	160×200	170	120×180	4-Ф18	Ф250	Ф210	8-Ф18	JGD2-3	270
150-160	96 160 192	26.7 44.7 53.3	36 32 27	75	2900	22	4.0	270	520	430	850	190×280	175	150×240	4-Ф18	Ф250	Ф210	8-Ф18	JGD2-3	275
150-160A	90 150 180	25 41.7 50	32 28 23.5	76	2900	18.5	4.0	230	520	430	850	190×280	175	150×240	4-Ф18	Ф250	Ф210	8-Ф18	JGD2-3	275
150-160B	84 140 168	23.3 39 46.7	27 24 21	73	2900	15	4.0	220	520	430	850	190×280	175	150×240	4-Ф18	Ф250	Ф210	8-Ф18	JGD2-3	275
150-200	96 160 192	26.7 44.7 53.3	55 50 45	77	2900	37	5.5	395	680	435	930	250×300	200	210×260	4-Ф22	Ф285	Ф240	8-Ф22	JGD2-3	300
150-200A	90 150 180	25 41.7 50	48.4 44 10.5	76	2900	30	5.5	380	680	435	885	250×300	200	210×260	4-Ф22	Ф285	Ф240	8-Ф22	JGD2-3	300
150-200B	83 138 166	21.7 38.3 46.1	41.3 37.5 34.5	75	2900	22	5.5	320	680	460	930	200×260	175	160×220	4-Ф18	Ф250	Ф210	8-Ф18	JGD3-2	295
150-250	96 160 192	26.7 44.4 53.3	87 80 73	75	2900	55	5.0	580	680	660	1180	200×260	170	160×220	4-Ф22	Ф250	Ф210	8-Ф18	JGD3-2	290
150-250A	90 150 180	25 41.7 50	76 70 84	74	2900	45	5.5	490	680	570	1080	200×260	170	160×220	4-Ф22	Ф250	Ф210	8-Ф18	JGD3-2	290
150-250B	83 138 166	21.7 38.3 46.1	65 60 55	73	2900	37	5.5	430	680	510	1050	200×260	170	160×220	4-Ф22	Ф250	Ф210	8-Ф18	JGD3-2	290
150-315	96 160 192	26.7 44.7 53.3	138 125 119	70	2900	90	5.0	790	640	685	1350	300×350	180	230×280	4-Ф22	Ф250	Ф210	8-Ф18	JGD3-3	300
150-315A	90 150 180	25 41.7 50	117 110 104.6	70	2900	75	5.0	710	640	685	1300	300×350	180	230×280	4-Ф22	Ф250	Ф210	8-Ф18	JGD3-3	300
150-315B	86 143 172	23.9 39.7 47.8	106.4 100 95.2	69	2900	75	5.0	705	640	685	1350	300×350	180	230×280	4-Ф22	Ф250	Ф210	8-Ф18	JGD3-3	300
150-315C	80.5 134 161	22.4 37.2 44.7	96 88 86	67	2900	55	5.0	585	640	660	1230	300×350	180	230×280	4-Ф22	Ф250	Ф210	8-Ф18	JGD3-3	300
150-350	96 160 192	26.7 44.4 53.3	153.6 150 142.8	80	2900	110	5.5	970	760	530	1075	250×300	205	210×260	4-Ф22	Ф285	Ф240	8-Ф22	JGD3-3	325
150-350A	90 150 180	25 41.7 50	145.6 142 134.8	70	2900	90	5.2	790	760	530	1075	250×300	205	210×260	4-Ф22	Ф285	Ф240	8-Ф22	JGD3-3	325
150-350B	84 140 168	23.3 39 46.7	145.6 142 134.8	65 76 74	2900	75	5.5	705	760	530	1075	250×300	205	210×260	4-Ф22	Ф285	Ф240	8-Ф22	JGD3-3	325
150-200(I)	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15	3.0	265	680	435	930	250×300	200	210×260	4-Ф22	Ф285	Ф240	8-Ф22	JGD2-3	300
150-200(I)A	125 176 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11	3.0	244	680	435	885	250×300	200	210×260	4-Ф22	Ф285	Ф240	8-Ф22	JGD2-3	300
150-250(I)	140 200 260	38.9 55.6 64.6	21.8 20 17	73 79 77	1450	18.5	3.0	300	700	475	960	250×300	205	210×260	4-Ф22	Ф285	Ф240	8-Ф22	JGD2-3	305
150-250(I)A	129 184.4 240	35.8 51.2 71.2	18.5 17 14.4	72 78 76	1450	15	3.0	262	700	475	940	250×300	205	210×260	4-Ф22	Ф285	Ф240	8-Ф22	JGD2-3	305
150-250(I)B	117 167 217.5	32.5 46.4 60.4	15.2 14 12	76	1450	11	3.0	241	700	445	895	250×300	205	210×260	4-Ф22	Ф285	Ф240	8-Ф22	JGD2-3	305
150-315(I)	140 200 260	38.9 55.6 72.2	33.8 22 28	70 78 73	1450	30	2.5	410	760	530	1075	250×300	205	210×260	4-Ф22	Ф285	Ф240	8-Ф22	JGD3-3	325
150-315(I)A	131 187 243	36.4 51.9 67.5	29.5 28 24.5	69 77 77	1450	22	3.5	335	760	505	1000	250×300	205	210×260	4-Ф22	Ф285	Ф240	8-Ф22	JGD3-3	325
150-315(I)B	121 173 225	33.5 48.1 62.5	25 24 21	76	1450	18.5	3.5	315	760	505	960	250×300	205	210×260	4-Ф22	Ф285	Ф240	8-Ф22	JGD3-3	325
150-400(I)	140 200 260	38.9 55.6 72.2	53 50 44	68 75 71	1450	45	3.5	490	800	595	1120	250×300	210	210×260	4-Ф22	Ф285	Ф240	8-Ф22	JGD3-3	330
150-400(I)A	131 187 243	36.4 51.9 67.5	46.6 44 38.3	67 74 70	1450	37	3.5	454	800	595	1095	250×300	210	210×260	4-Ф22	Ф285	Ф240	8-Ф22	JGD3-3	330
150-400(I)B	122 174 226.5	33.9 48.3 62.9	40 38 33	73	1450	30	3.5	435	800	560	1075	250×300	210	210×260	4-Ф22	Ф285	Ф240	8-Ф22	JGD3-3	330
150-400(I)C	112 160 208	31.1 44.4 57.8	34 32 28	71	1450	22	3.5	365	800	535	1000	250×300	210	210×260	4-Ф22	Ф285	Ф240	8-Ф22	JGD3-3	330
200-250A	129 184.4 240	35.8 51.2 66.7	18.5 17 14.4	72 78 76	1450	15	3.0	267	750	475	940	270×320	210	230×280	4-Ф22	Ф340	Ф295	12-Ф22	JGD2-3	310
200-250B	117 167 217.5	32.5 46.4 60.4	15.2 14 12	76	1450	11	3.0	246	750	445	895	270×320	210	230×280	4-Ф22	Ф340	Ф295	12-Ф22	JGD2-3	310
200-315	140 200 260	38.9 55.6 72.2	33.8 32 28	70 78 78	1450	30	3.5	417	800	530	1075	270×320	210	230×280	4-Ф22	Ф340	Ф295	12-Ф22	JGD3-3	330
200-315A	131 189 243	36.4 51.9 67.5	29.5 28 24.5	69 77 77	1450	22	3.5	342	800	505	1000	270×320	210	230×280	4-Ф22	Ф340	Ф295	12-Ф22	JGD3-3	330
200-315B	121 173 225	33.6 48.1 62.5	25 24 21	76	1450	18.5	3.5	322	800	505	960	270×320	210	230×280	4-Ф22	Ф340	Ф295	12-Ф22	JGD3-3	330
200-400	140 200 260	38.9 55.6 72.2	53 50 44	68 75 71	1450	45	3.5	498	860	595	1120	300×370	225	250×320	4-Ф22	Ф340	Ф295	12-Ф22	JGD3-3	345
200-400A	131 187 243	36.4 51.9 67.5	46.6 44 38.3	67 74 70	1450	37	3.5	462	860	595	1095	300×370	225	250×320	4-Ф22	Ф340	Ф295	12-Ф22	JGD3-3	345
200-400B	122 174 226.5	33.9 48.6 62.9	40 38 33	73	1450	30	3.5	443	860	560	1075	300×370	225	250×320	4-Ф22	Ф340	Ф295	12-Ф22	JGD3-3	345
200-400C	112 160 208	31.3 44.4 57.8	34 32 28	71	1450	22	3.5	373	860	535	1000	300×370	225	250×320	4-Ф22	Ф340	Ф295	12-Ф22	JGD3-3	345
200-200(I)	280 400 520	77.8 111.1 144	13.4 12.5 10.5	70 80 79	1450	22	4.0	382	810	525	1030	300×370	240	250×320	4-Ф22	Ф340	Ф295	12-Ф22	JGD3-2	360
200-200(I)A	250 358 465	69.4 90.4 129.2	10.7 10 8.5	68 73 77	1450	18.5	4.0	346	810	525	970	300×370	240	250×320	4-Ф22	Ф340	Ф295	12-Ф22	JGD3-2	360
200-250(I)	280 400 520	77.8 111.1 144	22.2 20 14	75 80 72	1450	30	4.0	475	840	530	1110	300×370	240	250×320	4-Ф22	Ф340	Ф295	12-Ф22	JGD3-3	360
200-250(I)A	250 358 465	69.4 90.4 129.2	18 16 11.2	73 78 70	1450	22	4.0	405	840	510	1035	300×370	240	250×320	4-Ф22	Ф340	Ф295	12-Ф22	JGD3-3	360
200-250(I)B	226 322 419	62.8 89.4 116.4	14.4 13 7.3	70 75 67	1450	18.5	4.0	387	840	510	995	300×370	240	250×320	4-Ф22	Ф340	Ф295	12-Ф22	JGD3-3	360
200-315(I)	280 400 520	77.8 111.4 144	36 32 26	73 80 75	1450	55	4.0	675	860	645	1265	300×370	250	250×320	4-Ф22	Ф340	Ф295	12-Ф22	JGD4-1	380
200-315(I)A	262 374 486	72.8 103.9 135	31.5 28 23	72 79 74	1450	45	4.0	560	860	605	1180	300×370	250	250×320	4-Ф22	Ф340	Ф295	12-Ф22	JGD4-1	380
200-315(I)B	242 346 450	67.3 96.1 125	27 24 19.5	78	1450	37	4.0	535	860	605	1145	300×370	250	250×320	4-Ф22	Ф340	Ф295	12-Ф22	JGD4-1	380
200-400(I)	280 400 520	77.8 111.4 144	54.5 50 39	75 81 77	1450	75	4.0	830	880	700	1340	300×370	260	250×320	4-Ф22	Ф340	Ф295	12-Ф22	JGD4-2	390
200-400(I)A	262 374 486	72.8 103.9 135	48 44 34	80	1450	75	4.0	830	880	700	1340	300×370	260	250×320	4-Ф22	Ф340	Ф295	12-Ф22	JGD4-2	390
200-400(I)B	242 346 450	67.2 96.1 125	41.4 38 29.6	78	1450	55	5.0	685	880	735	1270	300×370	260	250×320	4-Ф22	Ф340	Ф295	12-Ф22	JGD4-2	380
200-400(I)C	224 320 416	62.2 88.9 115.6	34.9 32 25	76	1450	45	5.0	580	880	600	1185	300×370	260	250×320	4-Ф22	Ф340	Ф295	12-Ф22	JGD4-2	390
250-250	350 550 650	97.2 152.8 180.5	22 20 16	78 82 81	1450	45	5.0	620	1110	550	1145	350×400	250	300×350	4-Ф26	Ф405	Ф355	12-Ф26	JGD4-2	390
250-250A	300 500 600	83.3 139 166.7	18.3 17 14	76 80 80	1450	37	5.0	550	1110	550	1145	350×400	250	300×350	4-Ф26	Ф405	Ф355	12-Ф26	JGD4-2	390
250-235	300 500 600	83.3 139 166.7	14 12.5 11	73 78 70	1480	22	4.5	410	1110	550	1145	350×400	250	300×350	4-Ф26	Ф405	Ф355	12-Ф26	JGD4-2	390
250-300	300 500 600	83.3 139 166.7	22 20 16	78	1480	37	4.5	550	1110	550	1145	350×400	250	300×350	4-Ф26	Ф405	Ф355	12-Ф26	JGD4-2	390
250-315	350 550 650	97.2 152.8 180.5	34 32 28	76 80 79	1450	75	5.5	890	1110	640	1350	350×400	265	300×350	4-Ф26	Ф405	Ф355	12-Ф26	JGD4-2	390
250-315A	300 500 600	83.3 139 166.7	29.5 28 24	74 78 77	1450	55	5.5	690	1110	640	1350	350×400	265	300×350	4-Ф26	Ф405	Ф355	12-Ф26	JGD4-2	390
250-315B	260 450 520	72.2 125 144.4	25 24 20	70 74 72	1450	45	5.5	620	1110	640	1350	350×400	265	300×350	4-Ф26	Ф405	Ф355	12-Ф26	JGD4-2	390
250-400	300 500 600	83.3 139 166.7	54.5 50 39	72	1480	90	4.5	1530	1200	900	1740	400×500	265	350×400	4-Ф26	Ф405	Ф355	12-Ф26	JGD4-2	390
300-235	480 720 900	133.3 200 250	20 18 15.5	77 81 74	970	55	5.0	1120	1370	710	1520	400×500	370	350×400	4-Ф26	Ф460	Ф410	12-Ф26	JGD4-1	500
300-235A	438 607 821	121.7 182.5 228.1	16.5 15 13	75 79 72	970	45	5.0	1030	1370	710	1470	400×500	370	350×400	4-Ф26	Ф460	Ф410	12-Ф26	JGD4-1	500
300-235B	400 600 750	111.1 167.0 208.3	14 12.5 11	73 77 70	970	37	5.0	890	1370	685	1400	400×500	370	350×450	4-Ф26	Ф460	Ф410	12-Ф26	JGD4-1	500
300-300	480 720 900	133.0 200 250	31 28 25	77 81 77	970	75	5.0	1350	1370	900	1740	400×500	360	350×450	4-Ф26	Ф460	Ф410	12-Ф26	JGD4-2	490
300-300A	444 666 833	123.3 185 231.4	26.5 24 21.5	76 80 76	970	75	5.0	1350	1370	900	1740	400×500	360	350×450	4-Ф26	Ф460	Ф410	12-Ф26	JGD4-2	490
300-300B	415 623 779	115.3 173.1 261.4	23 21 18.5	79	970	55	5.0	1170	1370	735	1410	400×500	360	350×450	4-Ф26	Ф460	Ф410	12-Ф26	JGD4-2	490
300-380	480 720 900	133.3 200 250	48 44 34	84	970	132	5.0	1900	1370	945	1850	400×500	390	350×450	4-Ф26	Ф460	Ф410	12-Ф26	JGD5-3	550
300-380A	444 666 833	123.3 185 231.4	41.4 38 30	80	970	110	5.0	1700	1370	945	1850	400×500	390	350×450	4-Ф26	Ф460	Ф410	12-Ф26	JGD5-3	550
300-380B	409 614 767	113.6 170.6 213.1	35 32 25	78	970	90	5.0	1530	1370	945	1850	400×500	390	350×450	4-Ф26	Ф460	Ф410	12-Ф26	JGD5-3	550
300-235(I)	718 1080 1345	199.4 300 373.6	44.6 40 34.6	82	1450	160	5.5	1680	1370	900	1830	400×500	370	350×450	4-Ф26	Ф460	Ф410	12-Ф26	JGD5-3	530
300-235(I)A	642 965 1203	178.3 268.1 334.2	35.7 32 27.7	80	1450	132	5.5	1440	1370	900	1830	400×500	370	350×450	4-Ф26	Ф460	Ф410	12-Ф26	JGD5-3	530

注：
1.本网页的ISG型立式管道离心泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。

上一篇: PID控制器原理和特点
下一篇: 管道离心泵故障原因及排除方法

7×24小时服务热线：138 6612 6226

城池工业炉
