    这类淬火描用于大型轴类工件淬火，图1为3.5m X 19m深井式淬火油槽槽体结构形式。它采用大流量离心泵。流量为290m3/h，使油循环流动，

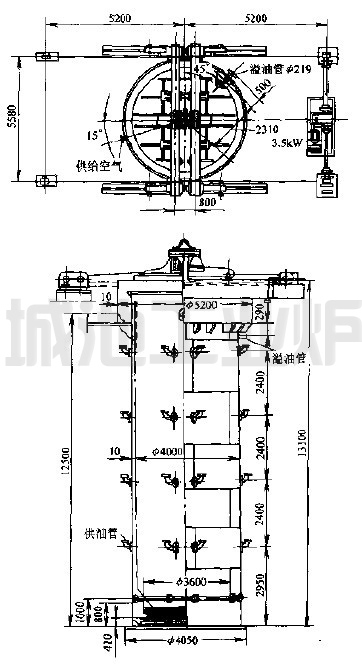

图1 深井式淬火油槽

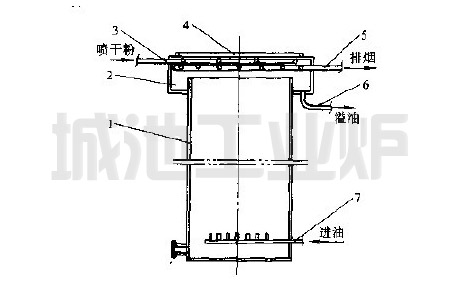

1一油槽体3.5mX19m  2一溢流槽  3一防火喷干粉管  4一槽盖  5一排烟管  6一热油自重流出管直径325mm  7一进油管直径219mm

    图2为带导向筒的深井式淬火油槽结构形式。导向筒可提高油流经淬火件的速度，但缩小了淬火空间。

图2 带导向筒的深井淬火油槽
1一淬火油槽体  2一导向筒  3一溢流槽  4一工件  5一排油管  6一进油管

    图3为分层喷液深井式槽结构形式，油由几排环形支管，沿其圆周的供油口喷射进人淬火油槽，此种沿圆周喷人介质的方式，应注意防止形成环形和层状的介质流动。该淬火油槽底装有排液管，槽上设有支撑淬火件的活动横梁。

图3 分层喷液的深井淬火油槽
