淬火油槽淬火介质搅拌的方法



　　1、手动搅拌

　　用人力夹持淬火件在淬火介质中作上下或圆环形或“8”型摆动，可达到1.1～1.8m/s的运动速度，但重现性差。

　　2、喷射式搅拌

　　利用泵愉输入淬火介质，进行喷射搅拌，搅拌速度可达4.0～30m/s，特殊的可达150m/s。泵的压力一般为0.2～0.3MPa。图为喷射式淬火油槽，利用设在淬火槽槽底的油喷头，增加搅拌作用。淬火介质可使用压缩空气搅拌。

图 喷射式淬火油槽

　　3、螺旋桨搅拌

　　利用螺旋桨搅拌淬火槽淬火介质，可获得良好的紊流效果，其排送液体量10倍于相同功率的离心泵的排送能力。螺旋桨无需管道，容易安装、取出和维修。图为螺旋桨搅拌器图。

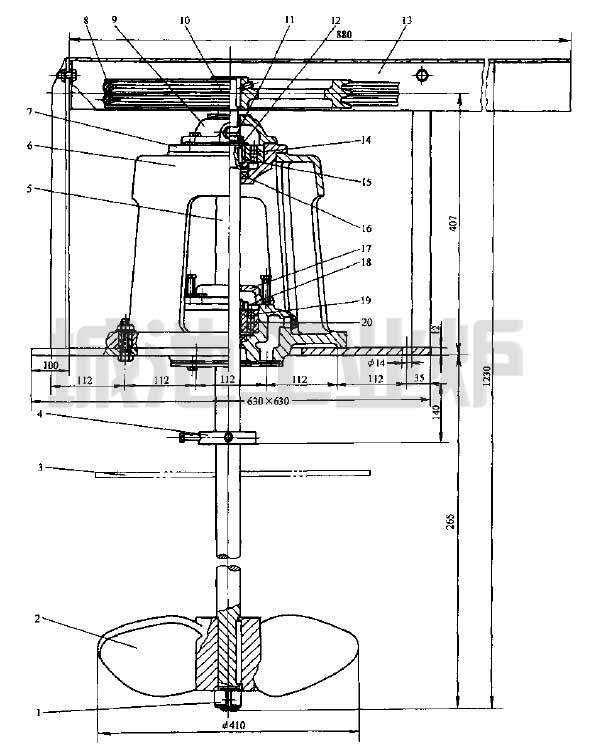

图 螺旋桨搅拌器图

1—左向螺帽 2—叶轮 3—工艺板 4—挡环 5—轴 6—底座 7—轴承座 8—V型带 9—上压盖 10一带轮 11—紧固螺母 12—止动垫圈 13—防护罩 14—单列调心球轴承 15—轴套 16—密封圈 17—下压盖 18—紧固螺母 19—锥套 20—双列调心球轴承
