1、插人式电极盐浴炉结构形式

　　插人式电极盐浴炉是电极浴炉的一种形式，电极从浴槽上方插入人。图是典型插人式盐浴炉的结构形式。

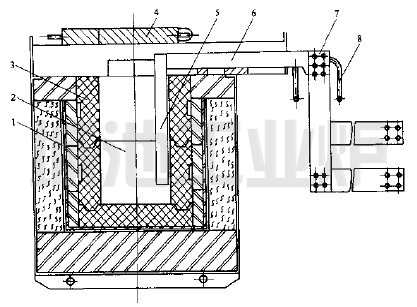

 插入式电极盆浴炉

1—钢板槽  2—炉膛  3—浴槽  4—炉盖  5—电极　6—电极柄  7一汇流板  8—冷却水管



　　这类浴炉的，浴槽一般用耐火砖砌筑或耐火混凝土浇铸而成。浴炉的炉壳用钢板焊接而成，并用型钢加固。浴炉底部配有钢架，使炉壳底部离开地面不少子75mm，以利于底部通风。炉壳顶部应适当保温，以满足炉壳表面温升的要求。

　　在炉衬中通常有一个璧厚不小于6mm的钢板槽。钢板槽的外壁与沪壳间砌以保温砖。内壁与浴槽之间填以厚度不小于30mm耐火枯土捣固层或类似的隔层，用以防渗、防胀和绝热。

2、插人式电极盐浴炉浴槽

    a.电极浴炉浴槽尺寸

　　电极浴炉浴摘尺寸的设计原则与外热式浴炉基本相同，其工作区间截面尺寸应等于浴槽截面尺寸成去电极所占区域的尺寸。

    b.耐火材料浴槽

　　插人式电极盐炉的浴槽常用重质粘土砖、高铝砖和异形耐火砖砌筑或耐火混凝土捣打成形(见埋人式盐浴炉浴带部分)，为减少盐对砖缝的腐蚀和渗透，砖缝应很小，一般为1.0mm，常用磷酸盐耐火泥浆作砖间粘接剂。

　　插人式电极盐浴炉的浴槽形状取决于工件及夹具的形状和尺寸，以及电极布置的方式和位置，可以是方形、团形、多边形等形式。

    c.插人式电极浴炉金属浴

　　槽某些金属热处理工艺所用盐浴成分。不允许盛于耐火材料的浴槽里(例如在傲盐中加热、回火和分级淬火)，而采用金属浴槽。

　　钢制浴摘常做成具有一个倾斜的后壁。电极也制成倾斜的，电流通过电极间的盐液而进人金属浴槽，并沿较短途径回到另一电极。倾斜的电极与浴槽可使电流能沿整个电极长度流过盐浴。由于电极下部非常接近浴槽，所以盐浴大部分热量集中在下部，使摘下部的盐浴有较高的温度和较小的密度，造成盐浴向上升起流动。使槽内温度均匀。改变电极到钢浴槽的距离，可有效地控制盐浴升起速度。

　　金属浴槽可根据用途采用碳钢或浸铝钢板制造，厚度在12-38mm范围内。薄板制的浴槽一般沿周围焊上角钢加强肋，较深的浴槽，可在其中段附加构件。钢制浴槽可直接放在保温砖上。
