EPS系统齿轮齿条转向器的安装

  齿轮齿条式转向器可安在前横梁上或发动机后部的前围板上（见图3.3-4）。橡胶隔振套包在转向器外，并固定在横梁上或前围板上。齿轮齿条转向器的正确安装高度，使转向横拉杆和悬架下摆臂可平行安置。齿轮齿条式转向系统中磨擦点的数目减少了，因此这种系统轻便紧凑。大多数承载式车身的前轮驱动汽车用齿轮齿条式转向机构。由于齿条直接连着梯形臂，这种转向机构可提供好的路感。

在转向器与支承托架之间装有大的橡胶隔振垫，这些衬垫有助于减少路面的噪声、振动从转向器传到底盘和客舱。齿轮齿条转向器装在前横梁上或前围板上。转向器的正确安装对保证转向横拉杆与悬架下摆臂的平行关系有重要作用。为保持转向器处在正确的位置，在转向器安装的位置处，前围板有所加固。

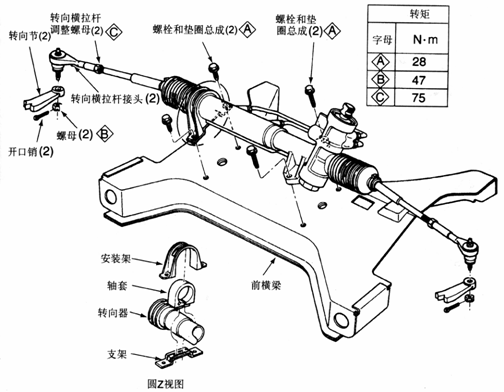

转向器的安装位置
